Projektbericht: Französisches Flair direkt am Rhein – eine umfangreiche Bewässerungsanlage für das Rhein-Palais im Bonner Bogen

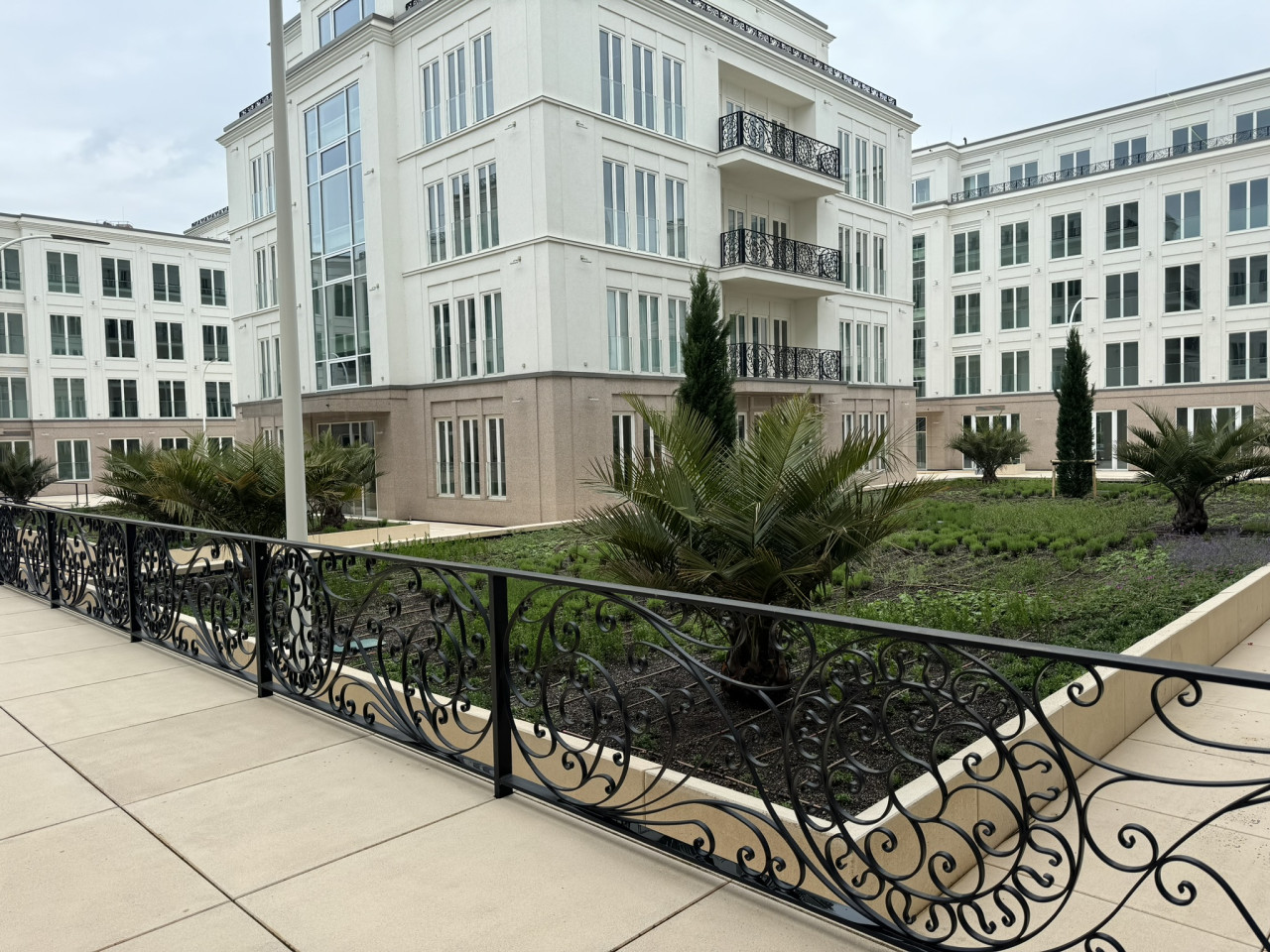

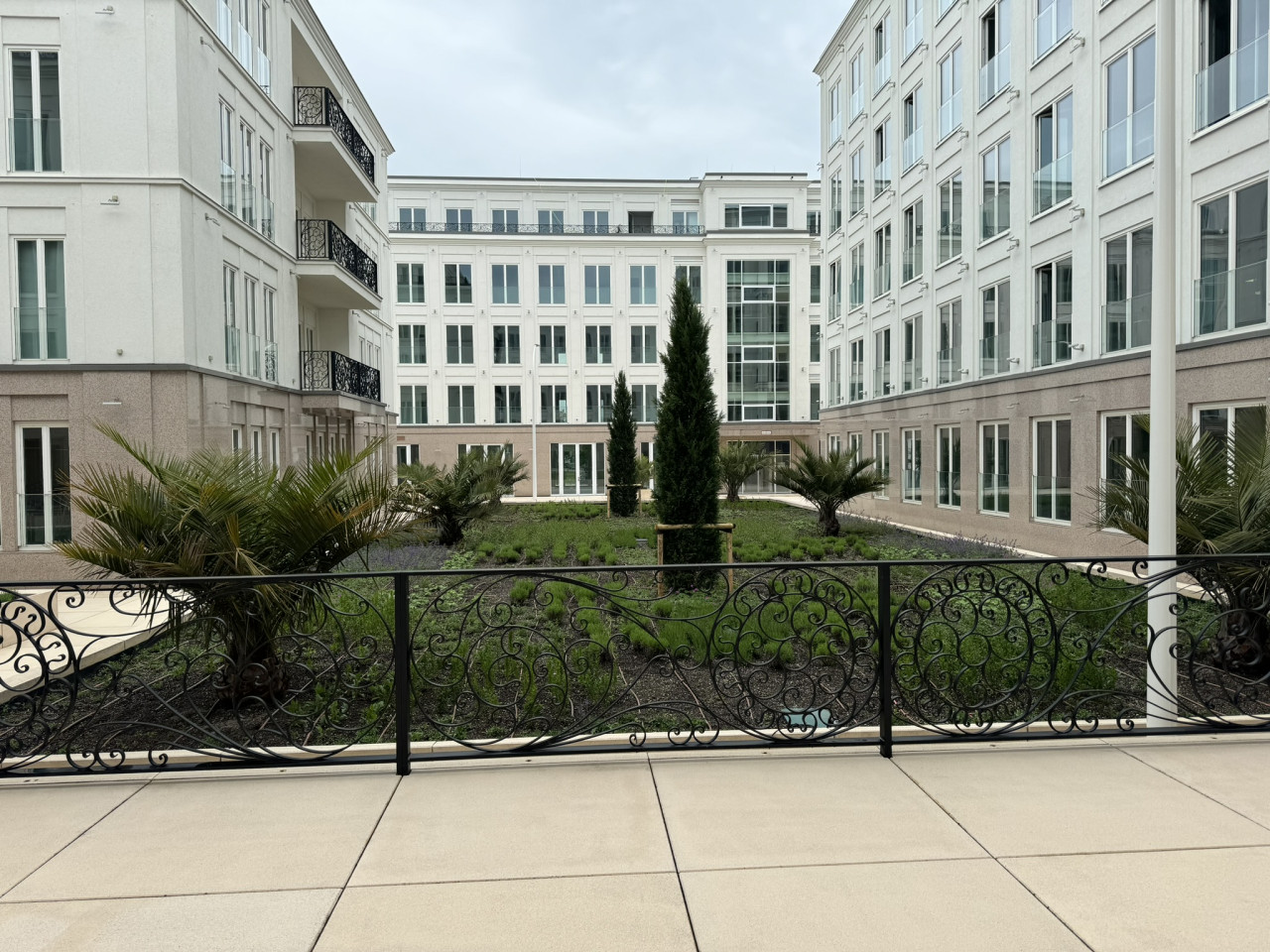

Das Rhein-Palais im Bonner Bogen bietet innovative Büroflächen mit stilvoller, zeitloser Architektur. Französische Fenster, kunstvolle Ziergitter und der weitläufige Blick über ansprechend gestaltete Außenanlagen bilden in Kombination mit einer hochmodernen Bauweise ein attraktives Angebot für Büros und Ladenlokale.

Der Träger des hochwertigen Bauvorhabens beauftragte uns, ein umfangreiches Bewässerungskonzept mit Tropfrohren für die französischen Gartenanlagen zu planen und umzusetzen. Inmitten von Bürogebäuden, Ladenlokalen und Gastronomie entstanden 23 Pflanzbeete mit 3 bis 420 m² Größe. Das Projekt umfasste mehrere Anforderungen:

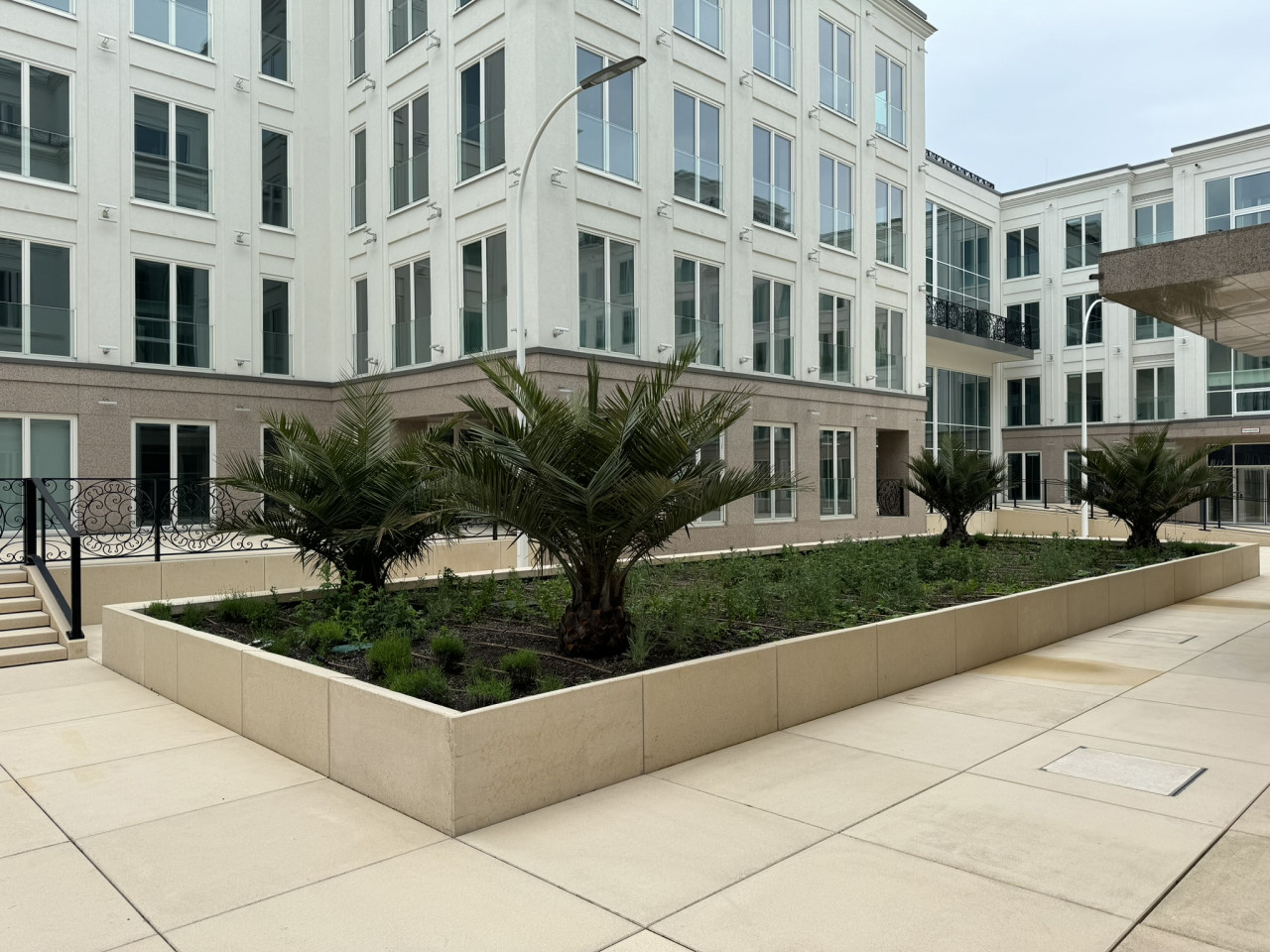

Anforderung 1: Die Beete werden mit diversen mediterranen Pflanzen ausgestattet, unter anderem exotische Palmen. Aus diesem Grund lag ein Hauptaugenmerk bei der stetigen Überwachung und Protokollierung der Bodenfeuchte.

Umsetzung: Die Bodenfeuchte im Unter- und Oberboden wird mittels 64 Truebner SMT50 Bodenfeuchtesensoren in den Beeten rund um die Uhr erfasst und per LoRaWAN Funksender über ein Gateway an die Gebäudeleittechnik übermittelt. Dort werden die Daten ausgewertet und die entsprechenden Befehle für den aktuell notwendigen Bewässerungsumfang an das Hunter ACC2 Steuergerät weitergeleitet.

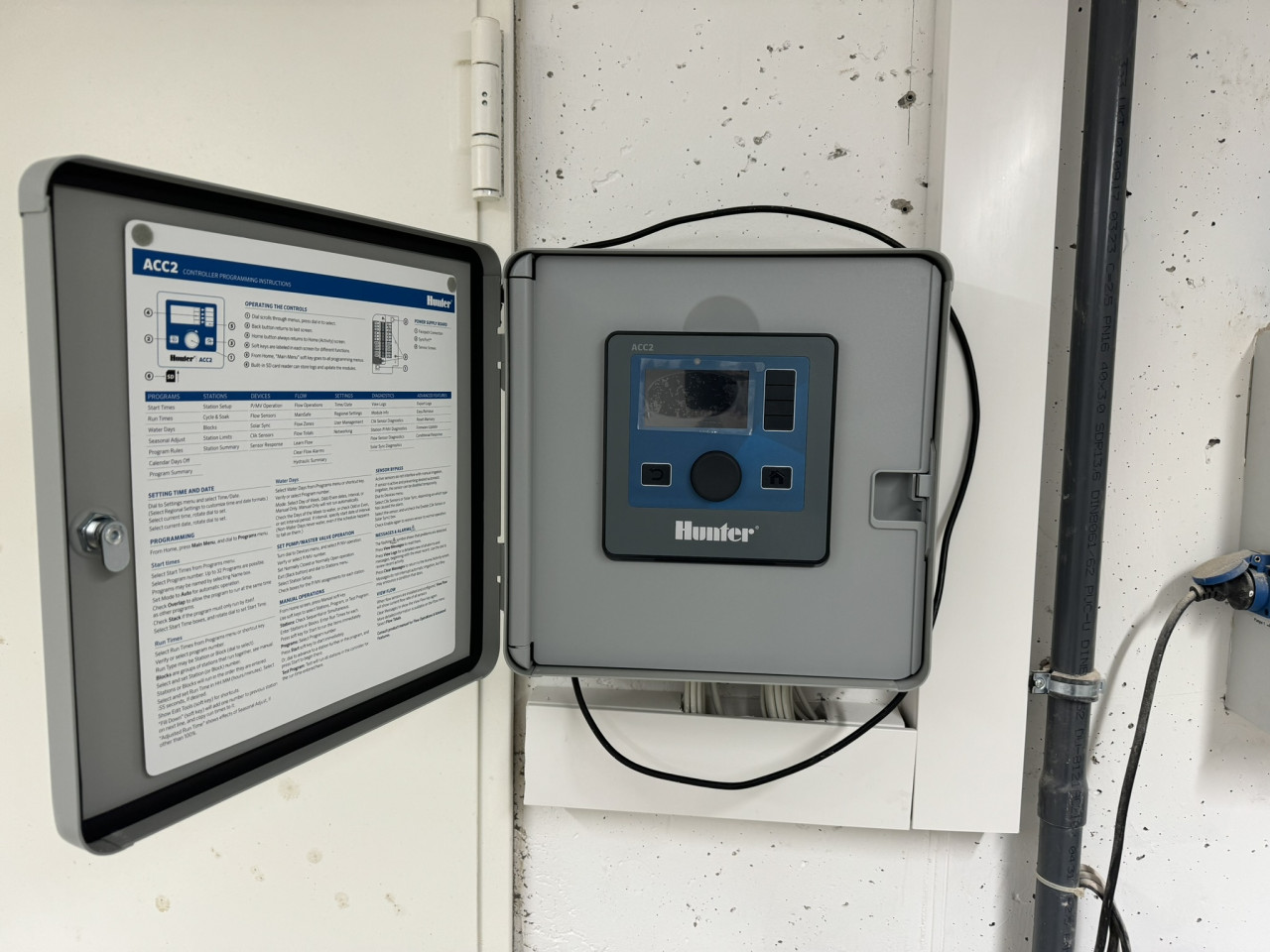

Anforderung 2: Das Hunter ACC2 Steuergerät sollte über das BACNet Protokoll nahtlos in die Gebäudeleittechnik integriert werden.

Umsetzung: Dies geschieht über den Hunter FieldServer FS-3000. Clever: Jegliche Informationen, die über die Gebäudeleittechnik ins System eingespeist werden, können für die Bewässerungstechnik genutzt werden. So wäre es zum Beispiel möglich, einen definierten Bereich der Bewässerung automatisiert zu deaktivieren, sobald an dieser Stelle eine Windstärke von mehr als 30 m/s herrscht. Zudem wurde eingerichtet, dass die Raffstores im Erdgeschoss heruntergefahren werden, bevor die Bewässerung am frühen Morgen startet. So wird vermieden, dass Spritzwasser durch Verwehungen die Fensterflächen trifft.

Anforderung 3: Durch die architektonischen Gegebenheiten liegen die Beete teilweise in großer räumlicher Entfernung voneinander.

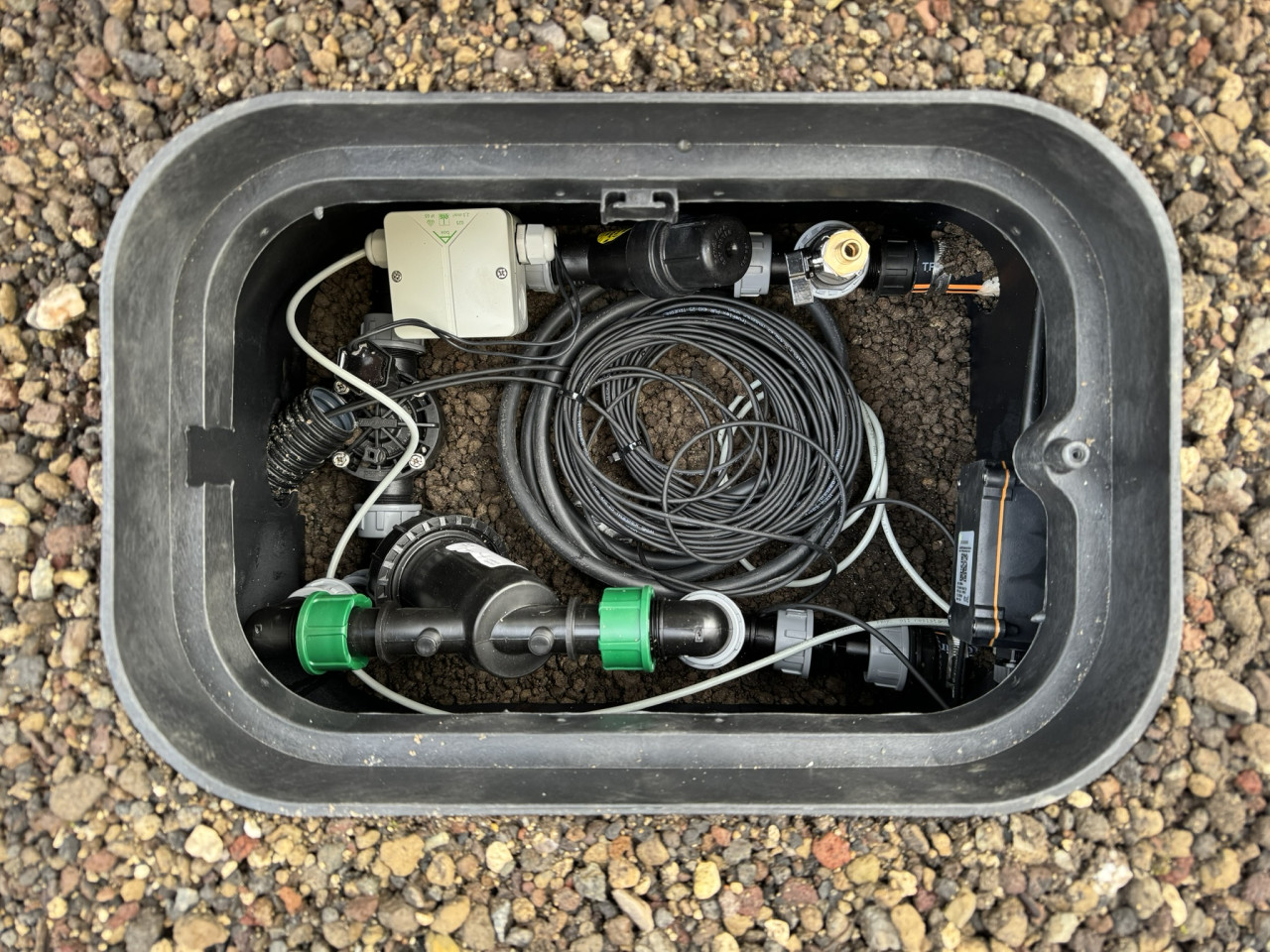

Umsetzung: Wegen der baulichen Trennung wurden 30 wacredo Bewässerungsverteiler eingebaut. Diese kleinen stationären Unterverteilungen speisen die Tropfrohrinstallation in den jeweiligen Beeten nach vorheriger Druckregulierung. In den Verteilerboxen ist außerdem auch die Bodenfeuchtesensorik untergebracht. An insgesamt 32 Sensorknoten mit den genannten 64 Bodenfeuchtesensoren werden rund um die Uhr Bodenfeuchte und Temperatur gemessen und an die Gebäudeleittechnik weitergegeben.

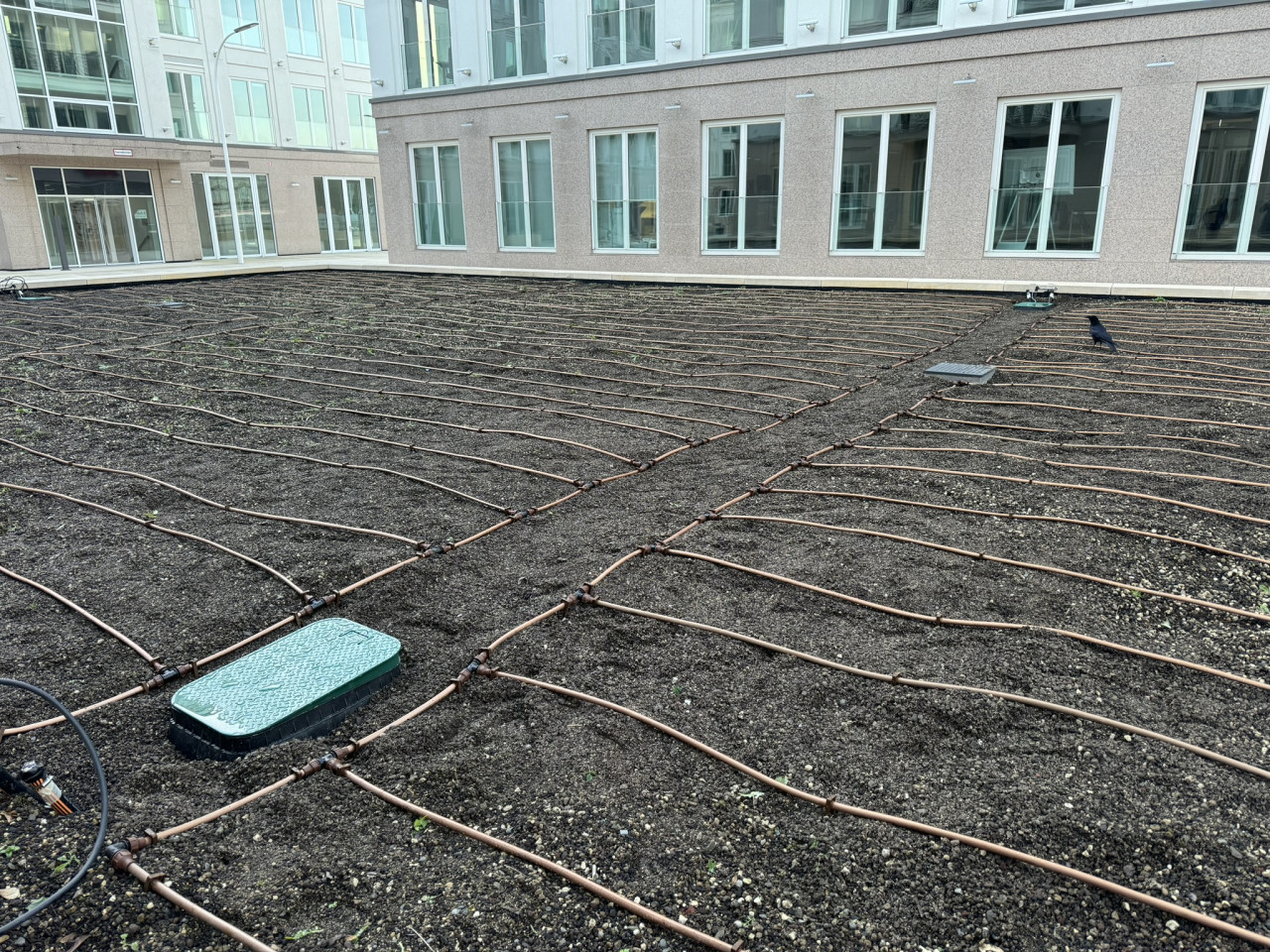

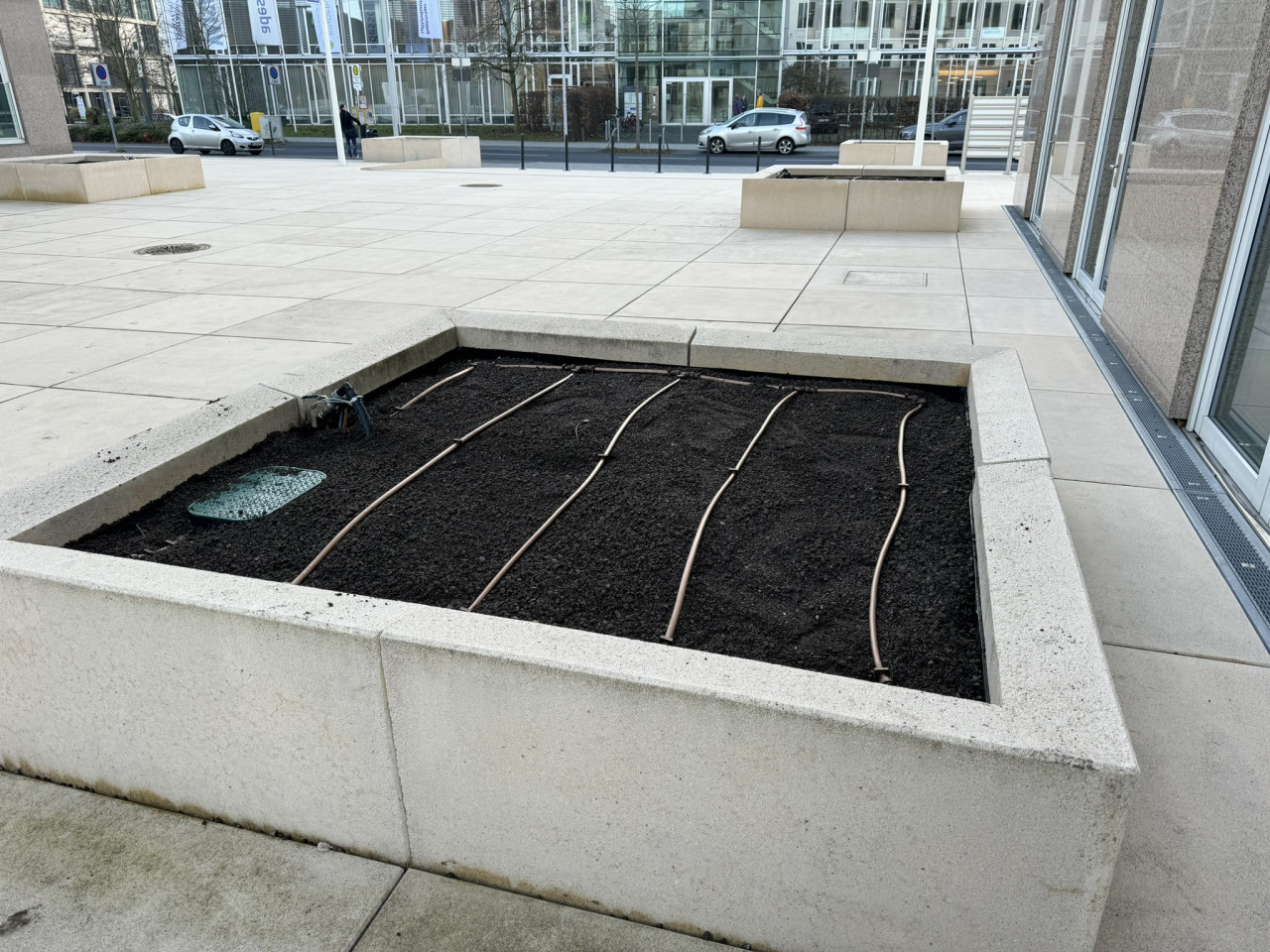

Insgesamt haben wir stolze 2000 m Rain Bird XFS Tropfrohr in den 23 Pflanzbeeten installiert. 45 Rain Bird Magnetventile können vom Hunter ACC2 Steuergerät gesteuert werden und, basierend auf den gemessenen Sensordaten, die Bewässerung starten oder stoppen.

Wir hatten viel Freude an der Planung und Umsetzung dieses umfangreichen Projektes in Bonn und bedanken uns für das Vertrauen unseres Kunden.
